Этот продукт подходит для распределительных сетей, промышленного оборудования и других областей. Он используется для стационарной установки на линиях электропередачи переменного тока частотой 50 Гц и номинальным напряжением 0,6/1 кВ для транспортировки электроэнергии.
Описание
маркер
Введение в продукт
Область применения
Этот продукт подходит для распределительных сетей, промышленного оборудования и других областей. Он используется для стационарной установки на линиях электропередачи переменного тока частотой 50 Гц и номинальным напряжением 0,6/1 кВ для транспортировки электроэнергии.
Стандарты реализации
Этот продукт соответствует стандарту GB/T 31840.1-2015 «Номинальное напряжение от 1 кВ (Um=1,2 кВ) до 35 кВ (Um=40,5 кВ) силовой кабель с экструдированной изоляцией». Силовой кабель с экструдированной изоляцией с сердечником из алюминиевого сплава, Часть 1: Номинальное напряжение 1 кВ (Um=1,2кВ) и 3кВ (Um=3,6кВ).
Характеристики применения
1.Допустимая длительная рабочая температура жил кабеля:
Максимальная температура проводника различных изолированных гибридных кабелей
| Изоляционная смесь | Максимальная температура проводника °C | |
| нормальная работа | Короткое замыкание (максимальная длительность 5 с) | |
| Поливинилхлорид (ПВХ/А) Площадь поперечного сечения проводника ≤ 300 мм2 Площадь поперечного сечения проводника > 300 мм2 Сшитый полиэтилен (XLPE) | 70 70 90 |
160 140 250 |
2.Температура окружающей среды во время прокладки кабеля не должна быть ниже 0 ℃.
3.Минимальный радиус изгиба, допустимый при прокладке кабеля:
Минимальный радиус изгиба, допустимый при прокладке кабеля
| проект | одножильный кабель | многожильный кабель | |||
| Минимальный радиус изгиба кабеля при монтаже | Небронированный | Бронированный | Небронированный | Бронированный | Кольчуга |
| 20D | 15D | 15D | 12D | 7D | |
| Примечание: D — внешний диаметр кабеля. | |||||
4.Номинальное напряжение U0/U(Um) кабеля составляет 0,6/1(1,2)кВ и 1,8/3(3,6)кВ
U0: номинальное напряжение промышленной частоты между жилой конструкции кабеля и заземлением или металлическим экраном
U: кабель Номинальное напряжение промышленной частоты между расчетными проводниками
Um: максимальное значение «наивысшего напряжения системы», которое может выдержать оборудование.
Плановый тест
| Номинальное напряжение U0 (кВ) | Испытательное напряжение, кВ |
| 0.6 1.8 |
3.5 6.5 |
| Продолжительность 5 (мин) изоляция не разрушается | |
Распространенные модели кабелей
| модель | имя |
| YJLHV YJLHY YJLHV22 YJLHY23 YJLHV32 YJLHY33 YJLHS YJLHVS2 YJLHYS3 VLHV |
Силовой кабель с сердечником из алюминиевого сплава с изоляцией из сшитого полиэтилена в оболочке из поливинилхлорида
Силовой кабель с сердечником из алюминиевого сплава, сшитым из полиэтилена, изолированный полиэтиленовой оболочкой Сердечник из алюминиевого сплава, стальная лента с изоляцией из сшитого полиэтилена, силовой кабель в бронированной оболочке из ПВХ Силовой кабель с сердечником из алюминиевого сплава с изоляцией из сшитого полиэтилена, стальной лентой, бронированной полиэтиленовой оболочкой Сердечник из алюминиевого сплава, тонкая круглая стальная проволока с изоляцией из сшитого полиэтилена, силовой кабель в бронированной оболочке из ПВХ Сердечник из алюминиевого сплава с изоляцией из сшитого полиэтилена, тонкая круглая стальная проволока, бронированный силовой кабель в полиэтиленовой оболочке Сердечник из алюминиевого сплава, изолированный алюминиевым сплавом из сшитого полиэтилена с цепью и оголенным бронированным силовым кабелем Сердечник из алюминиевого сплава, изолированный сшитым полиэтиленом алюминиевый сплав с цепью, бронированный силовой кабель в ПВХ оболочке Сердечник из алюминиевого сплава с изоляцией из сшитого полиэтилена, поясная цепь из алюминиевого сплава, силовой кабель в бронированной полиэтиленовой оболочке Силовой кабель с сердечником из алюминиевого сплава, изолированный ПВХ, в оболочке из ПВХ |
| VLHY VLHV22 VLHV23 VLHV32 VLHV33 VLHVS VLHVS2 VLHVS3 |
Сердечник из алюминиевого сплава, силовой кабель с изоляцией из поливинилхлорида и полиэтиленовой оболочкой
Силовой кабель с сердечником из алюминиевого сплава, изолированный стальной лентой из ПВХ, бронированный силовой кабель в оболочке из ПВХ Сердечник из алюминиевого сплава, стальная лента с изоляцией из поливинилхлорида, силовой кабель в бронированной полиэтиленовой оболочке Сердечник из алюминиевого сплава, изолированный тонкой круглой стальной проволокой из ПВХ, бронированный силовой кабель в ПВХ оболочке Сердечник из алюминиевого сплава с изоляцией из поливинилхлорида, тонкая круглая стальная проволока, силовой кабель в бронированной полиэтиленовой оболочке Сердечник из алюминиевого сплава, изолированный поливинилхлоридом алюминиевый сплав с цепью, оголенный бронированный силовой кабель Сердечник из алюминиевого сплава, изолированный ПВХ, алюминиевый сплав с цепью, бронированный силовой кабель в оболочке из ПВХ Сердечник из алюминиевого сплава, изолированный поливинилхлоридом алюминиевый сплав с цепью, бронированный силовой кабель в полиэтиленовой оболочке |
Текущий код характеристик сгорания продукта
| Код серии | кодовое имя | имя | |
| Огнестойкая серия | есть галоген | ZA ZB ZC ZD |
Класс огнестойкости A, класс огнестойкости B, класс огнестойкости C, класс огнестойкости D |
| Без галогенов и с низким дымовыделением. | WDZ WDZA WDZB WDZC WDZD |
Безгалогенный огнестойкий продукт с низким дымовыделением Безгалогенный огнезащитный продукт с низким дымовыделением Класс A Безгалогеновый огнестойкий продукт с низким дымовыделением Класс B Безгалогенный огнестойкий продукт с низким дымовыделением Класс C Безгалогеновый огнезащитный продукт с низким дымовыделением Класс D | |
| Огнестойкая серия | есть галоген | N ZAN ZBN ZCN ZDN |
Огнестойкий Огнестойкий класс A Огнестойкий Огнестойкий класс B Огнестойкий Огнестойкий класс C Огнестойкий Огнестойкий класс D Огнестойкий |
| Без галогенов и с низким дымовыделением. | WDZN WDZAN WDZBN WDZCN WDZDN |
Безгалогеновый малодымный огнестойкий и огнестойкий Безгалогенный малодымный огнестойкий класс А огнестойкий Безгалогенный малодымный огнестойкий класс В огнестойкий Безгалогенный и малодымный пламя огнестойкий класс C, огнестойкий, безгалогеновый, с низким дымовыделением, огнестойкий, огнестойкий, класс D | |
Характеристики огнестойких, безгалогенных и малодымных кабелей соответствуют требованиям GB/T19666-2019 и GB/T18380-2008.

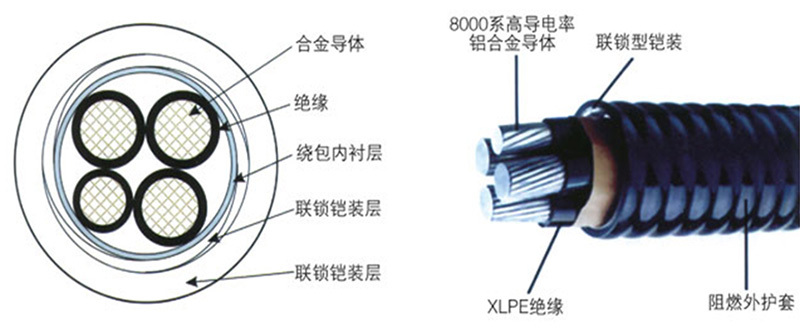

Схема структуры кабеля
