Кабель питания низкого напряжения
Этот продукт подходит для стационарной установки в распределительных сетях, промышленном оборудовании и других областях на линиях электропередачи переменного тока частотой 50 Гц и номинальным напряжением 0,6/1 кВ для передачи электроэнергии.
Описание
маркер
Введение в продукт
Область применения
Этот продукт подходит для стационарной установки в распределительных сетях, промышленном оборудовании и других областях на линиях электропередачи переменного тока частотой 50 Гц и номинальным напряжением 0,6/1 кВ для передачи электроэнергии.
Стандарты реализации
Этот продукт GB/T12706 «Номинальное напряжение от 1 кВ (Um=1,2 кВ) до 35 кВ (Um=40,5 кВ) экструдированный изолированный силовой кабель», GB/T12706.1 Часть 1: Номинальное напряжение 1,2 кВ (Um=7,2 кВ) и 3 кВ ( Uм=3,6кВ).
Особенности использования
1. Допустимая длительная рабочая температура жил кабеля：
Максимальная температура проводника различных изолированных гибридных кабелей
| Изоляционная смесь | Максимальная температура проводника °C | |
| нормальная работа | Короткое замыкание (максимальная длительность 5 с) | |
| Поливинилхлорид (ПВХ/А)
Площадь поперечного сечения проводника ≤300 мм2 Площадь поперечного сечения проводника> 300 мм2 Сшитый полиэтилен (XLPE) |
70
70 90 |
160
140 250 |
2. Температура окружающей среды во время прокладки кабеля не должна быть ниже 0 ℃.
3.Минимальный допустимый радиус изгиба при прокладке кабеля：
Минимальный радиус изгиба, допустимый при прокладке кабеля
| проект | одножильный кабель | многожильный кабель | ||
| Минимальный радиус изгиба кабеля при монтаже | Небронированный | Бронированный | Небронированный | Бронированный |
| 20D | 15D | 15D | 12D | |
| Примечание: D — внешний диаметр кабеля. | ||||
4.Номинальное напряжение U0/U(Um) кабеля составляет 0,6/1(1,2)кВ и 1,8/3(3,6)кВ.
U0: Номинальное напряжение промышленной частоты между жилой конструкции кабеля и землей или металлическим экраном;
U: Номинальное напряжение промышленной частоты между проводниками для конструкции кабеля;
Гм: Максимальное значение «наивысшего системного напряжения», которое может выдержать устройство.
Плановый тест
| Номинальное напряжение U0 (кВ) | Испытательное напряжение, кВ |
| 0.6
1.8 |
3.5
6.5 |
| Изоляция не разрушается в течение 5 минут. | |
Распространенные модели кабелей
| модель | имя | |
| медный сердечник | алюминиевый сердечник | |
| YJV
YJY YJV22 YJV23 YJV32 YJV33 |
YJLV
YJLY YJLV22 YJLV23 YJLV32 YJLV33 |
Силовой кабель с изоляцией из сшитого полиэтилена и оболочкой из ПВХ.
Силовой кабель с изоляцией из сшитого полиэтилена, полиэтиленовой или полиолефиновой оболочкой. Силовой кабель со стальной ленточной изоляцией из сшитого полиэтилена, армированный ПВХ, оболочкой Силовой кабель с изоляцией из сшитой полиэтиленовой стальной ленты, армированный полиэтиленом или полиолефином Силовой кабель с тонкой круглой стальной проволокой, изоляцией из сшитого полиэтилена, армированный ПВХ, с оболочкой из ПВХ. Силовой кабель с тонкой круглой стальной проволокой, изоляцией из сшитого полиэтилена, армированный полиэтиленом или полиолефиновой оболочкой. |
| VV
VY VV22 VV23 VV32 VV33 |
VLV
VLY VLV22 VLV23 VLV32 VLV33 |
Силовой кабель с ПВХ изоляцией и оболочкой из ПВХ
Силовой кабель с полиэтиленовой или полиолефиновой изоляцией из ПВХ. Силовой кабель с ПВХ-изоляцией и стальной лентой, армированный ПВХ-оболочкой Силовой кабель с изоляцией из ПВХ, стальной лентой, армированной полиэтиленом или полиолефином Силовой кабель с тонкой круглой стальной проволокой, изоляцией из ПВХ, армированный ПВХ, с оболочкой из ПВХ Силовой кабель с тонкой круглой стальной проволокой, изоляцией из ПВХ, армированной полиэтиленом или полиолефином. |
| Модели в таблице не обладают огнезащитными свойствами. | ||
Текущий код характеристик сгорания продукта
| Код серии | кодовое имя | имя | |
| Огнестойкая серия | есть галоген | ZA
ZB ZC ZD |
Класс огнестойкости А.
Класс огнестойкости B. Класс огнестойкости С. Класс огнестойкости D. |
| Без галогенов и с низким дымовыделением. | WDZ
WDZA WDZB WDZC WDZD |
Безгалогеновый антипирен с низким дымовыделением
Безгалогенный малодымный огнестойкий класс А Безгалогенный малодымный огнестойкий класс B Безгалогенный малодымный огнестойкий класс C Безгалогенный малодымный огнестойкий класс D |
|
| Огнестойкая серия | есть галоген | N
ZAN ZBN ZCN ZDN |
огнеупорный
Огнестойкий класс огнестойкости А. Огнестойкий класс B огнестойкий Огнестойкий класс C, огнестойкий. Огнестойкий класс огнестойкости D. |
| Без галогенов и с низким дымовыделением. | WDZN
WDZAN WDZBN WDZCN WDZDN |
Не содержит галогенов, малодымный, огнестойкий и огнестойкий.
Безгалогеновый малодымный огнестойкий класс А огнестойкий Безгалогенный малодымный огнестойкий класс B огнестойкий Безгалогенный малодымный огнестойкий класс C огнестойкий Безгалогеновый малодымный огнестойкий класс D огнестойкий |
|
| Характеристики огнестойких, безгалогенных и малодымных кабелей соответствуют требованиям GB/T19666-2019 | |||

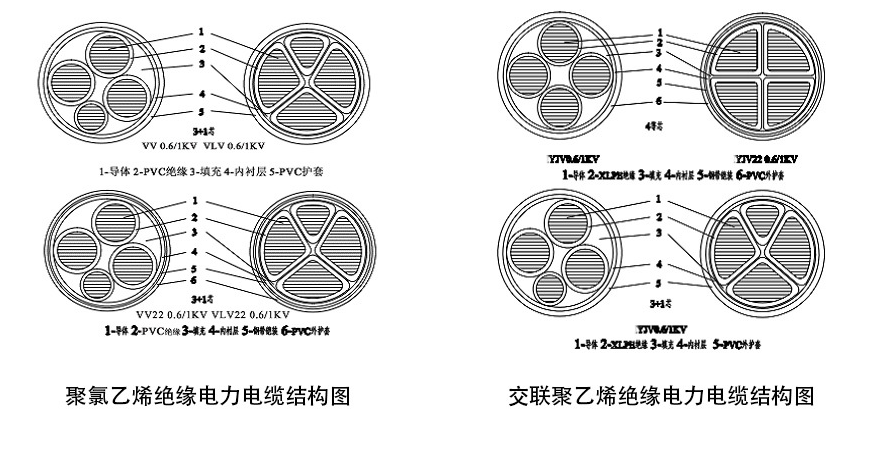

Схема структуры кабеля и физическая схема
